PANELMASTER STEEL

현대적인 단열재를 사용하면 주거 및 산업용 건물의 특정 에너지 수요를 크게 줄일 수 있습니다. 수많은 정부 및 비정부 기구가 건물 건설 및 현대화 과정에서 지속 가능한 방안을 마련하기 위해 노력하는 것은 당연한 일입니다. 경제적, 환경적 관점에서 샌드위치 패널 건축은 단순히 기존 건축 방식에 대한 대안 그 이상입니다. 샌드위치 패널 사용 급증은 에너지 위기와 그에 따른 에너지 가격 급등에서 기인합니다. 지난 50년 동안 샌드위치 패널로 건축된 건물의 수는 엄청나게 증가했습니다. 샌드위치 패널은 오래전부터 건물 외벽을 효율적으로 단열하는 표준으로 자리 잡았습니다.

고도로 발전된 연속 또는 단속 가동 샌드위치 패널 라인을 갖춘 Hennecke-OMS는 처음부터 이러한 성공 스토리에 결정적인 역할을 해왔습니다. Hennecke-OMS의 차세대 PANELMASTER STEEL 플랜트는 다양한 강성 외장재, 두께 및 프로파일을 갖춘 고품질 스틸 샌드위치 패널의 연속 생산에 이상적인 시스템 솔루션이며, 폴리우레탄 또는 미네랄울 소재의 코어 구조도 선택할 수 있습니다. 연간 최대 2,000,000m²의 생산 용량을 갖춘 이 첨단 플랜트 컨셉은 광범위한 응용 분야에 적용 가능합니다. 사용자들은 간편한 조작과 유용한 지원 시스템에 깊은 인상을 받습니다.

연속 생산 라인

단일 소스에서 제공하는 완벽하고 완벽하게 통합된 생산 솔루션
생산 라인 전반에 걸쳐 조화로운 소프트웨어 제어를 통한 원활한 운영
전체 생산 라인에 대한 포괄적인 전 세계 교육 및 서비스 지원

최소 생산 홀 크기:
140m x 35m x 8m (길이 x 너비 x 높이)
평균 생산성:
연간 1,300,000~2,000,000m²
라인 속도:
최대 15m/분

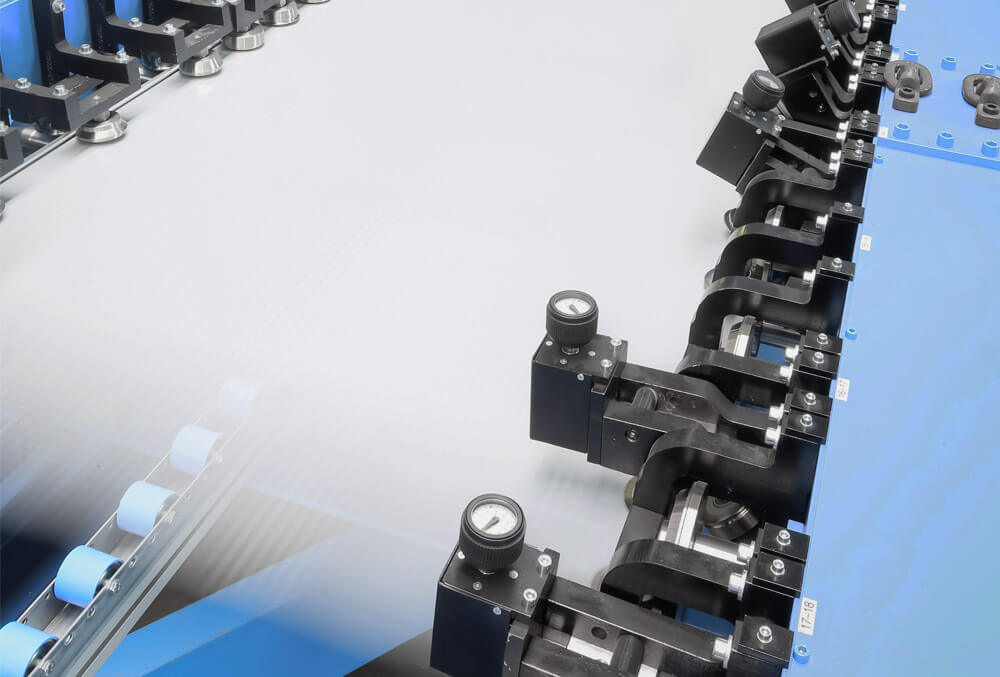

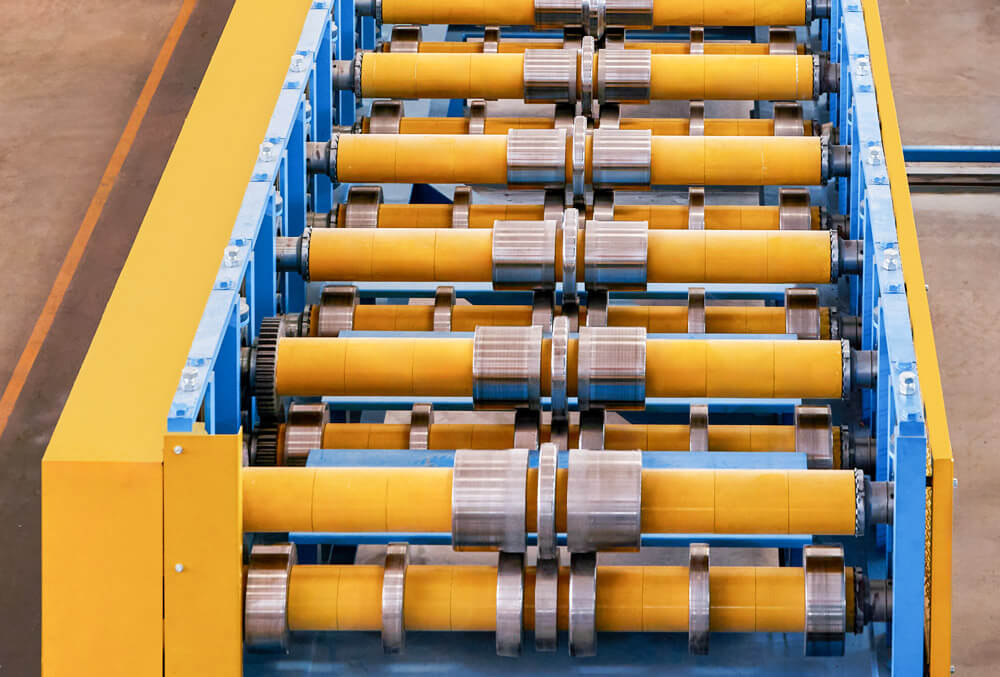

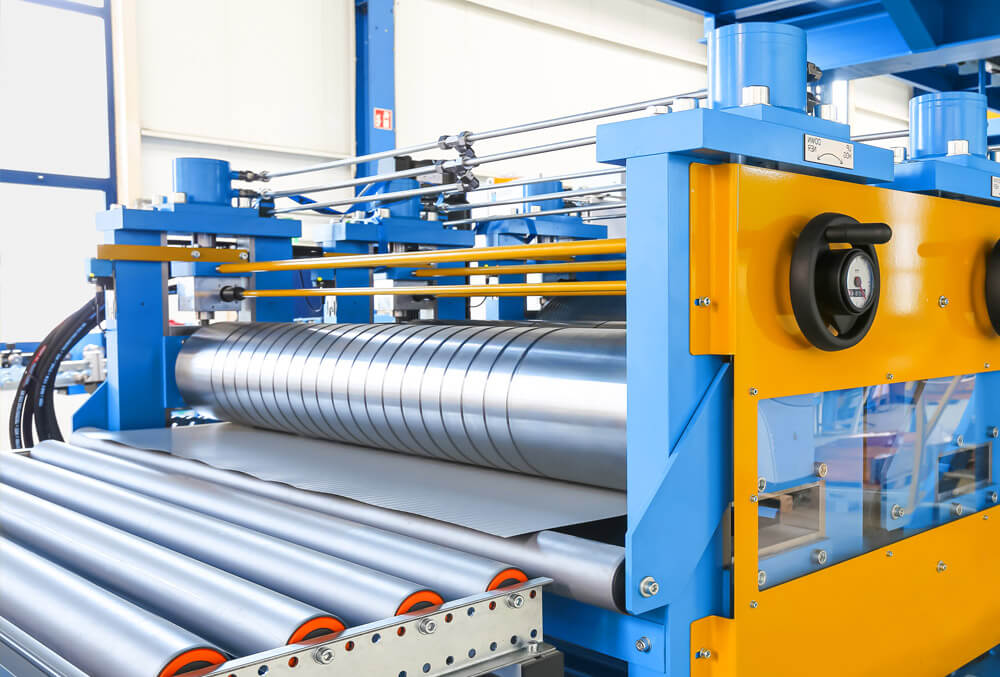

PANELMASTER STEEL: Advanced profiling machines

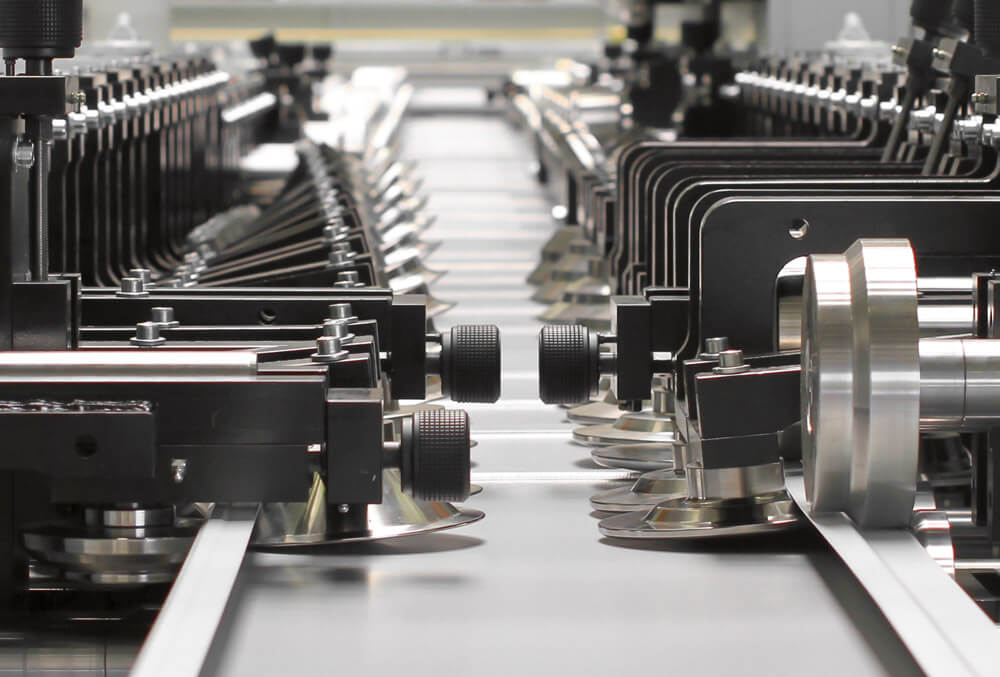

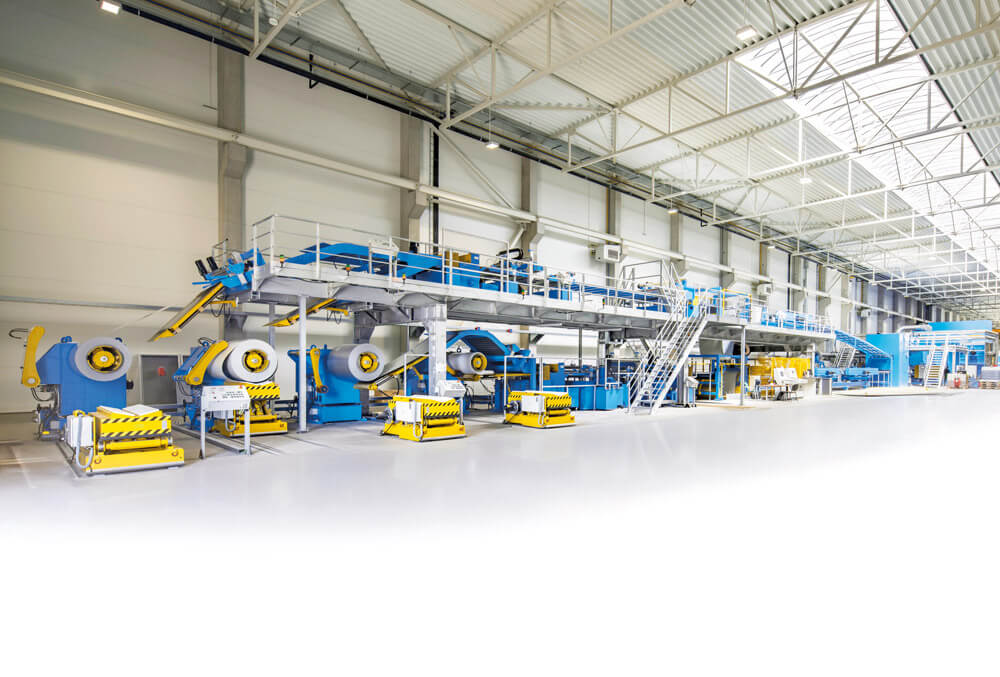

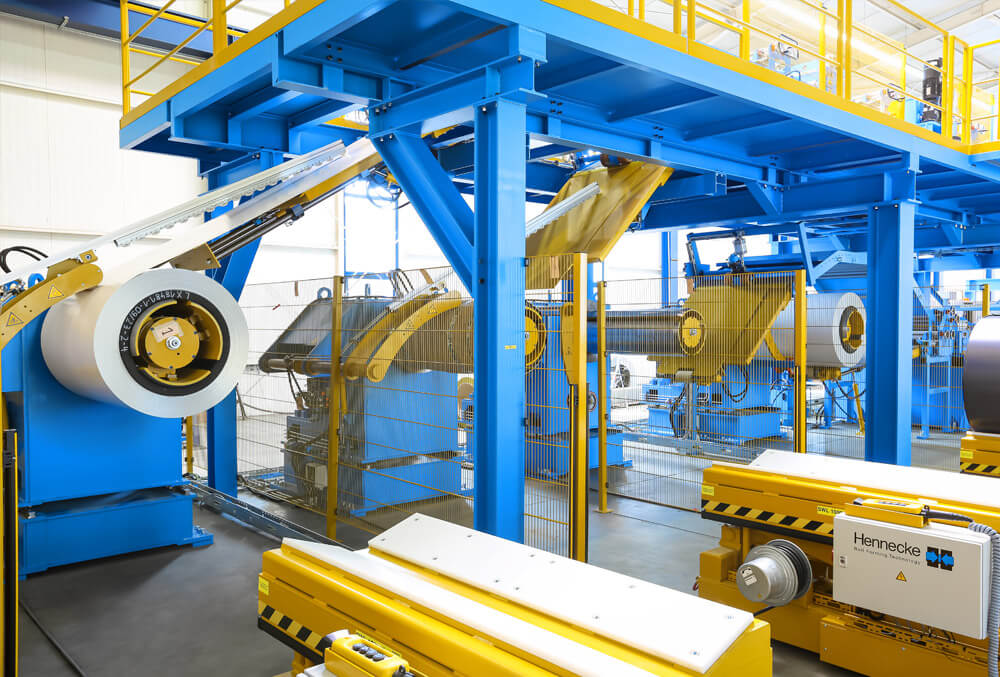

프로파일링

프로파일링 섹션에는 코일을 취급하고 금속 페이싱을 가공하는 장비가 포함됩니다. 여기에는 강철 코일을 풀어서 공장으로 공급하고, 스트립을 트리밍하고 연결하여 스트립을 준비하고, 하부 및 상부 금속 페이싱의 프로파일링이 포함됩니다. 표면 및 모서리 프로파일링은 샌드위치 복합재 요소에 정의된 모양을 부여하고 이를 단단히 결합합니다.

프로파일링 섹션은 일반적으로 다음과 같은 장치로 구성됩니다.

외장 공급
라이닝
고급 프로파일링 장비
추가 장비

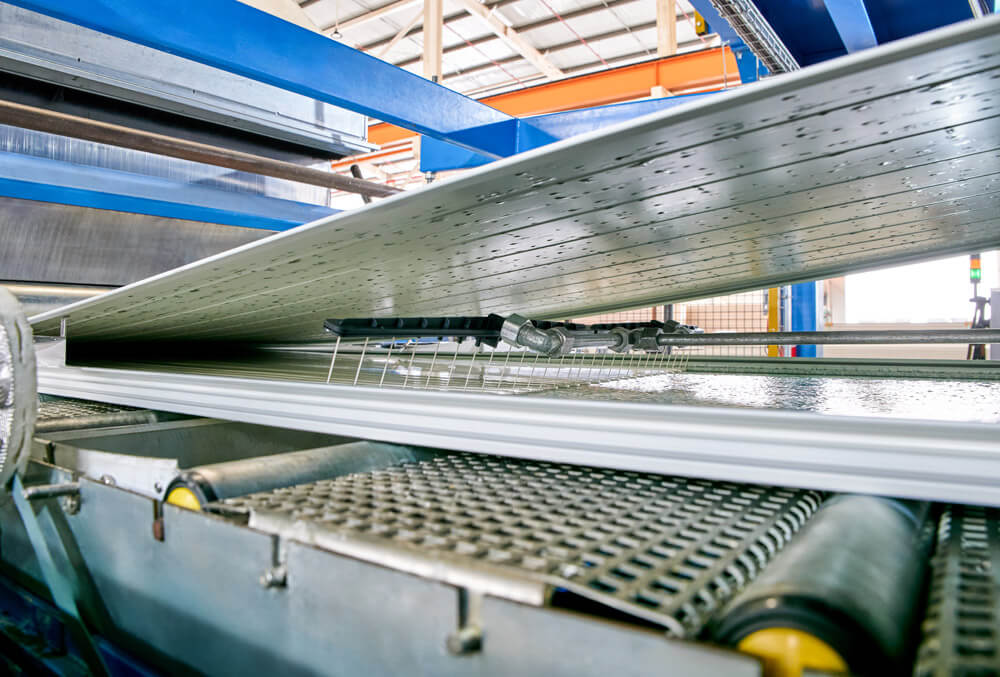

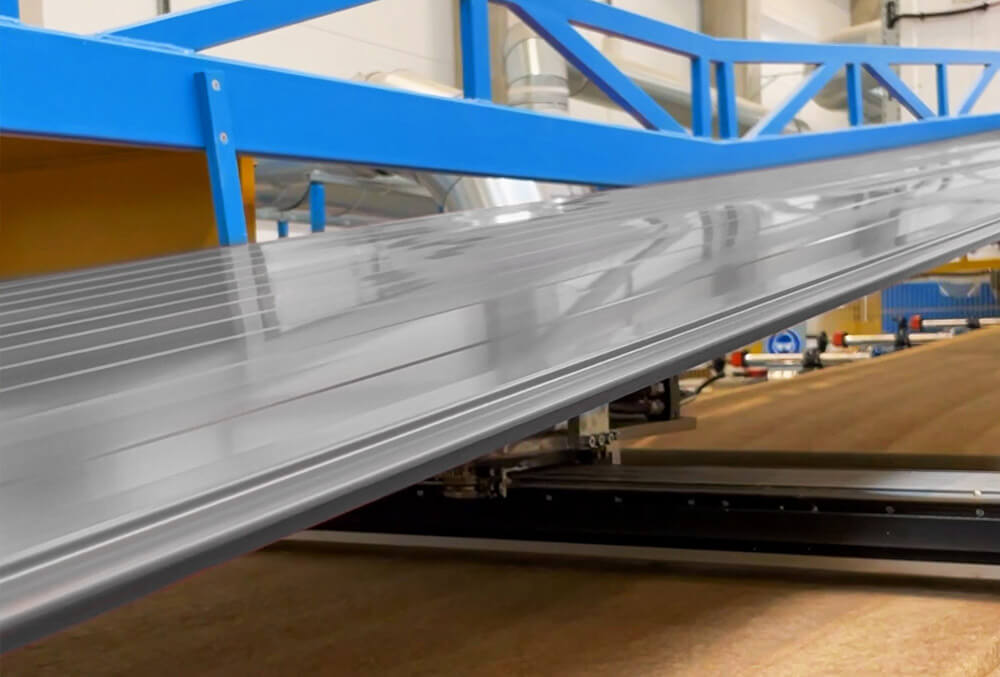

설비 중앙 섹션

연속 금속 페이싱용 중앙 섹션은 모든 PANELMASTER STEEL 생산 라인의 핵심입니다.

이 섹션은 고압 폴리우레탄 가공 분야에서 축적된 당사의 노하우를 나타내며, 일반적으로 다음과 같은 장치로 구성됩니다.

예열 및 프라이머 장치
계량 장치

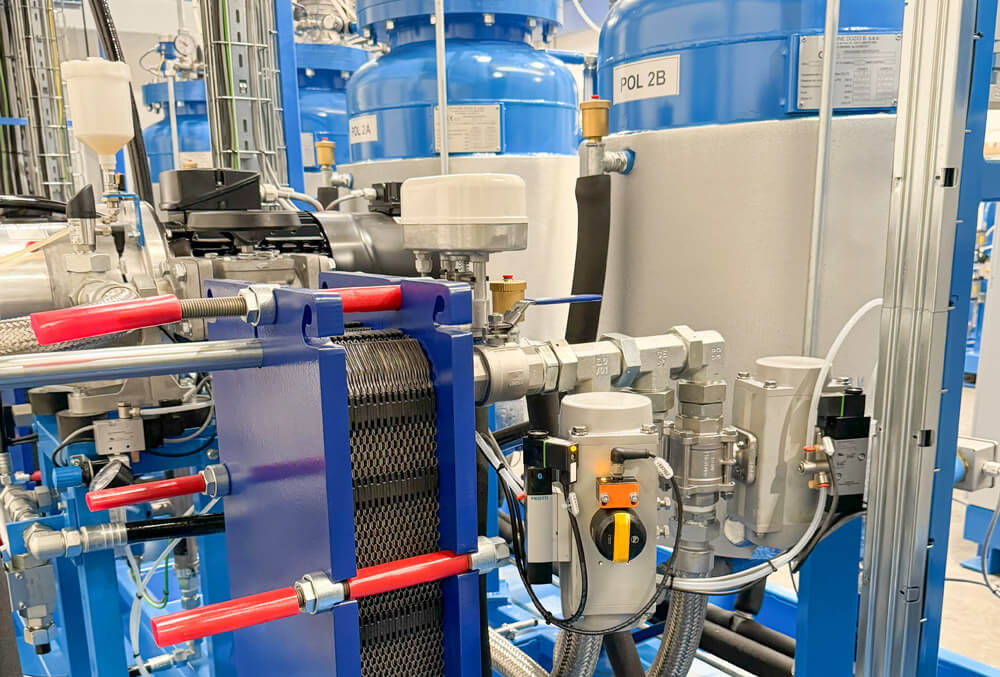

온도 및 유량 제어 장치
정적 믹서 및 가스 로딩 시스템

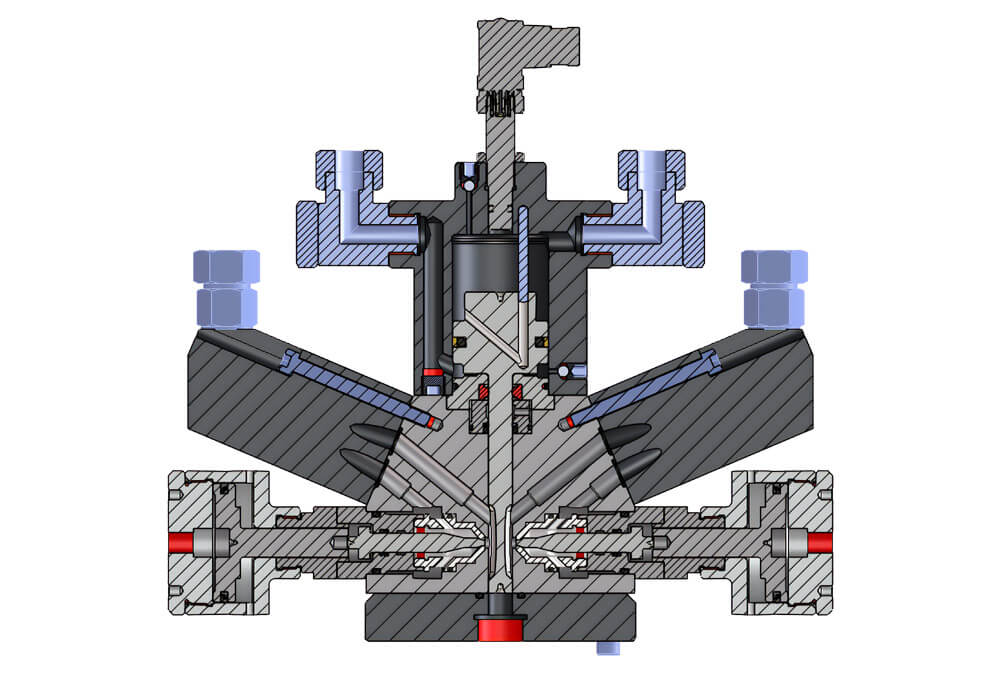

믹스헤드
발포 포털 및 레이다운 테이블

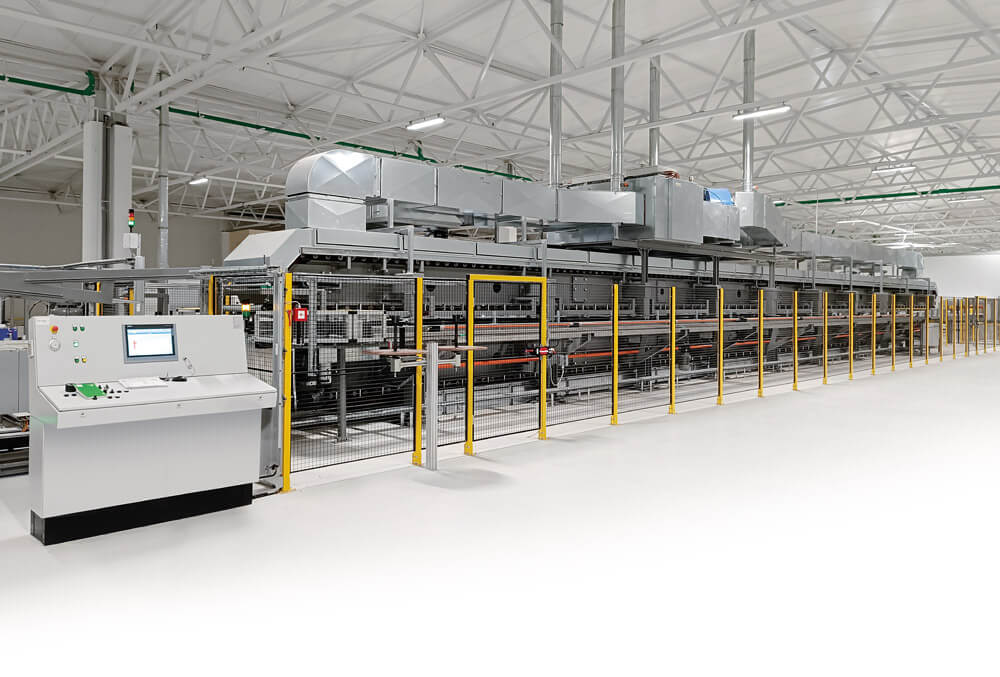

더블 벨트 라미네이터

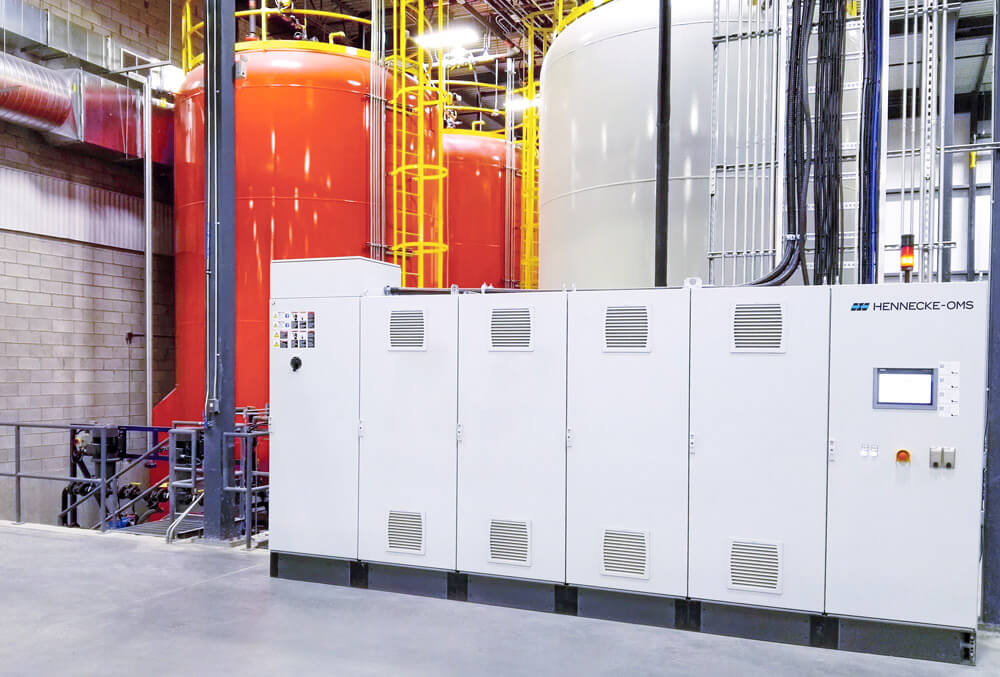

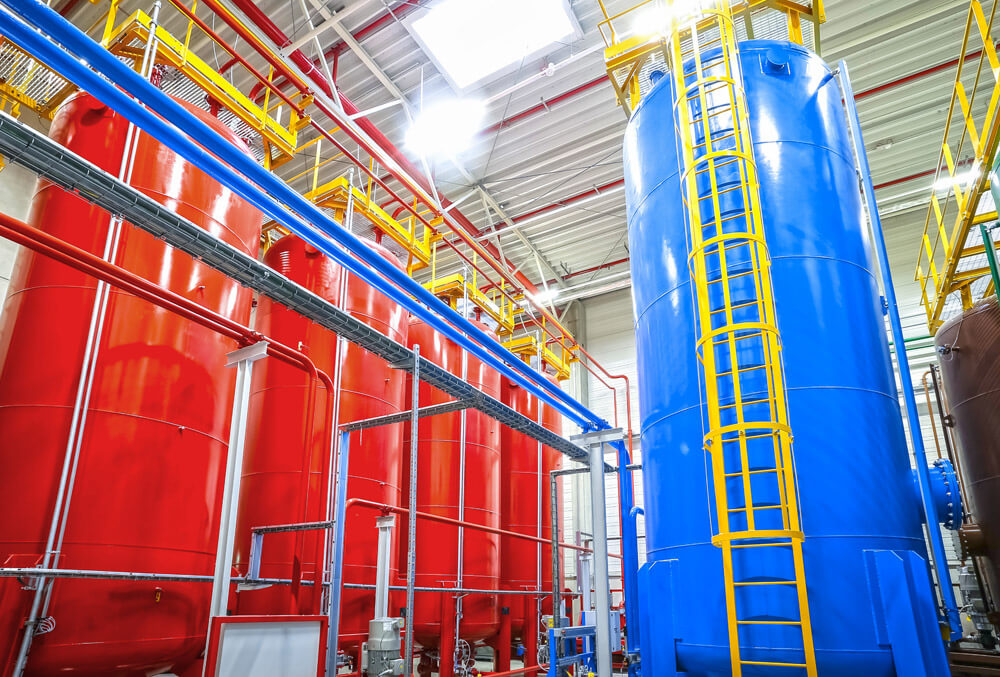

탱크 팜

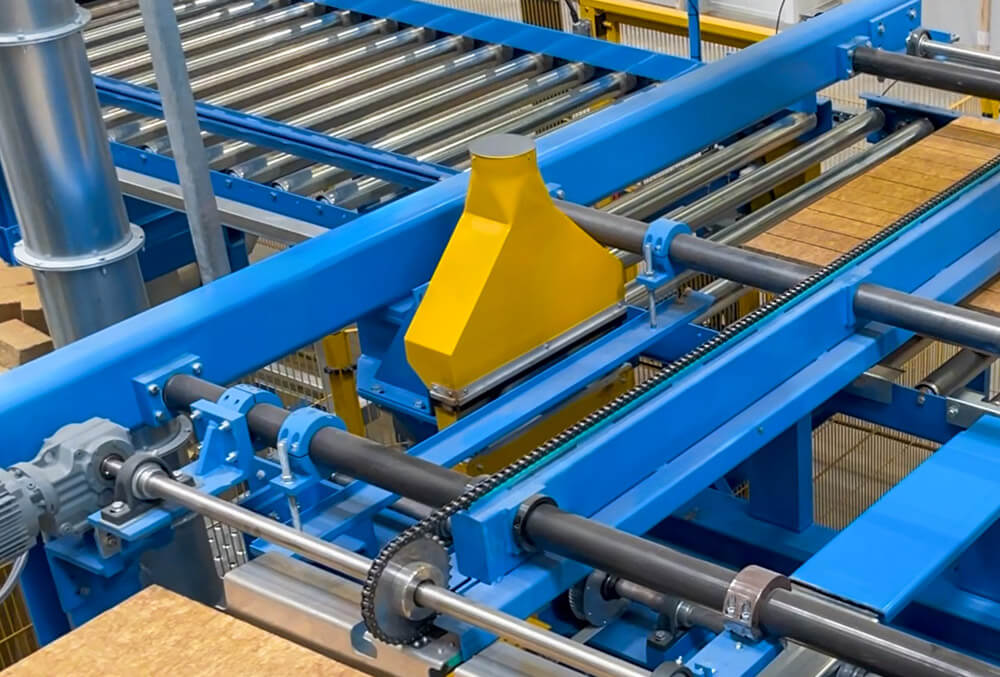

미네랄울(miwo) 공급/미네랄울 공급

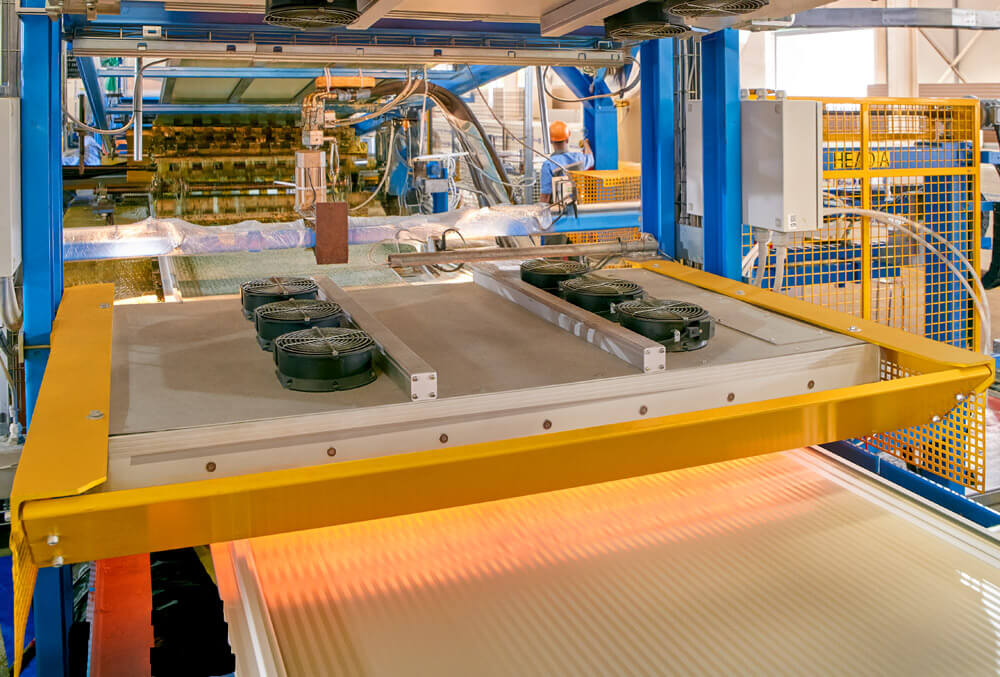

PANELMASTER STEEL: Pre-heating and primer unit

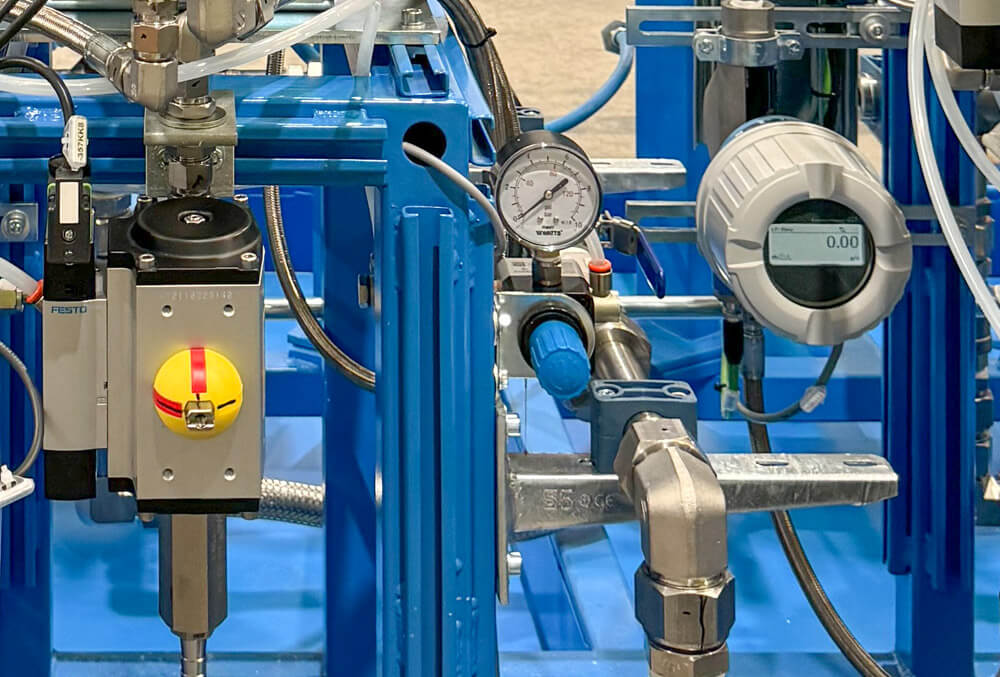

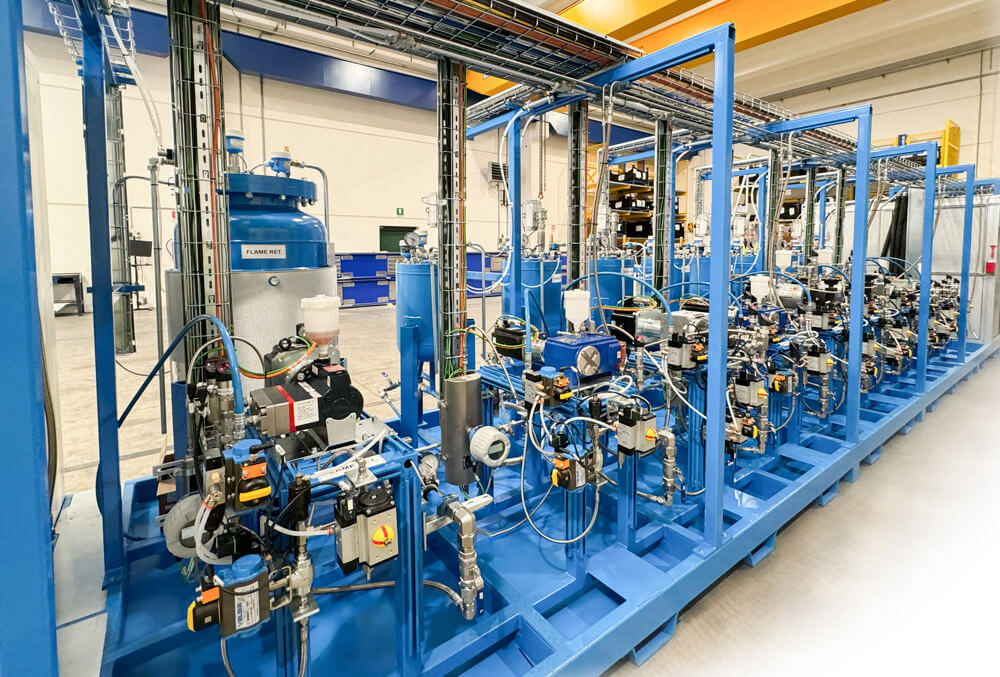

PANELMASTER STEEL: Temperature and mass flow control units

PANELMASTER STEEL: Static mixers and gas loading system

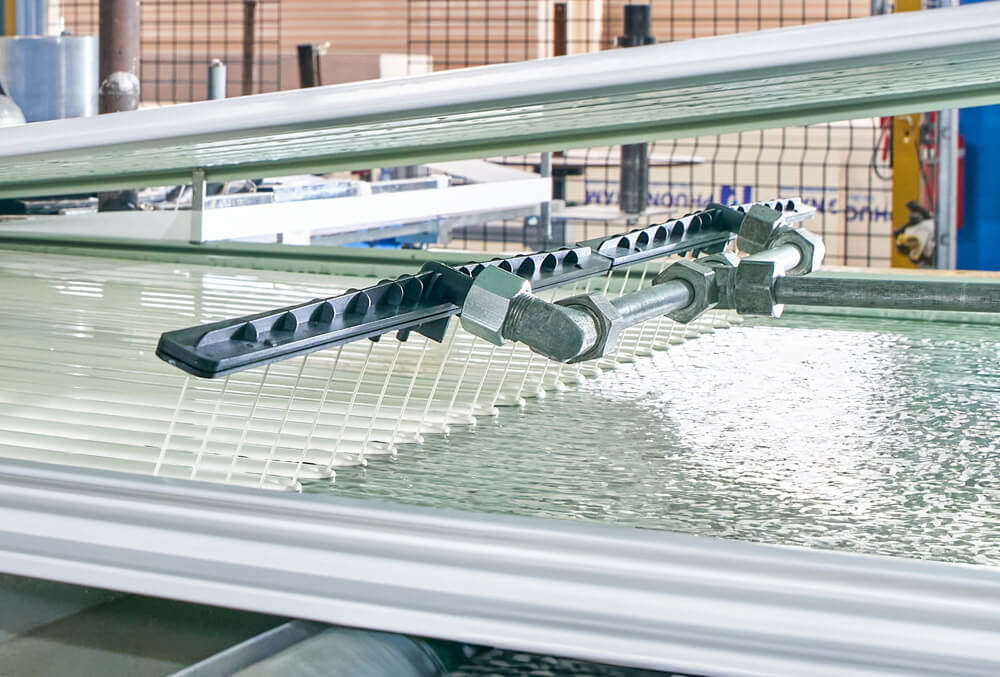

PANELMASTER STEEL: Foaming portal and laydown table

PANELMASTER STEEL: Double belt laminator

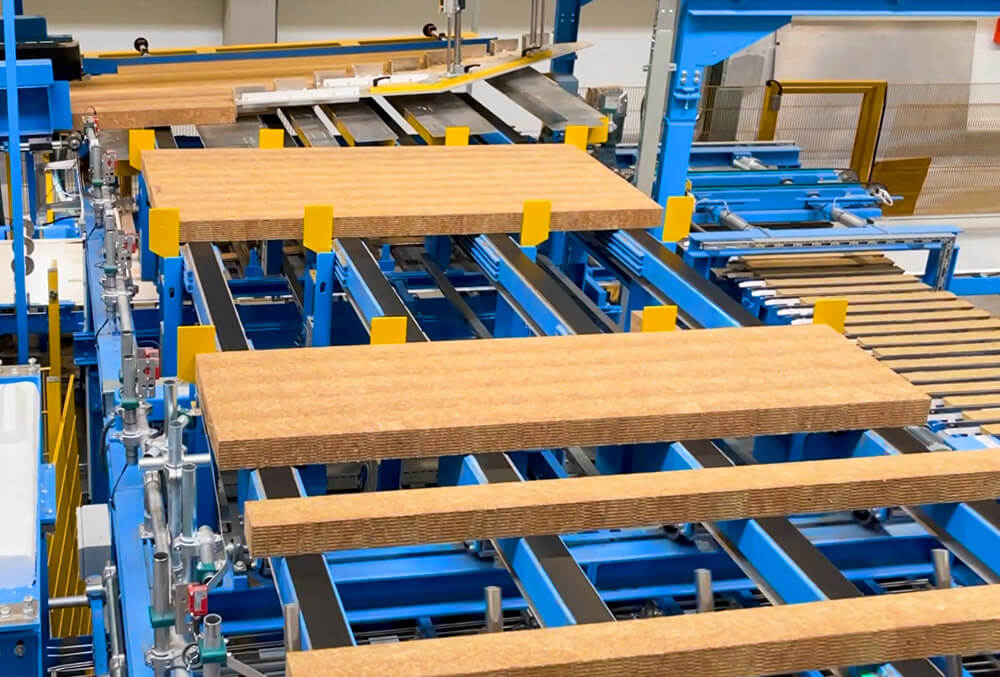

PANELMASTER STEEL: Mineral wool (miwo) infeed / supply of mineral wool plates

PANELMASTER STEEL: Eps protection infeed unit

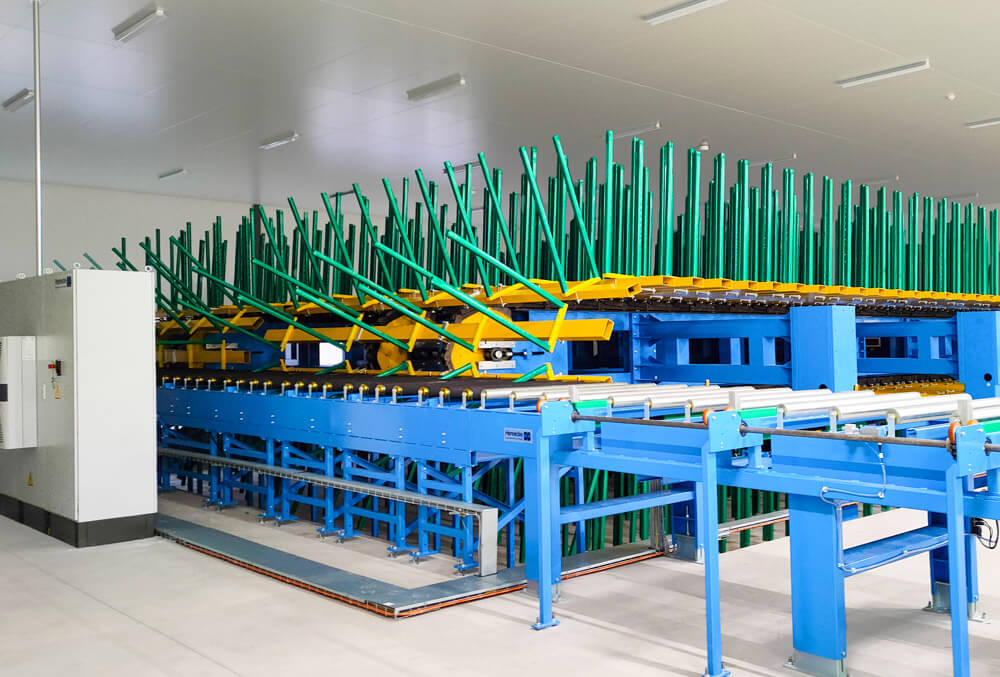

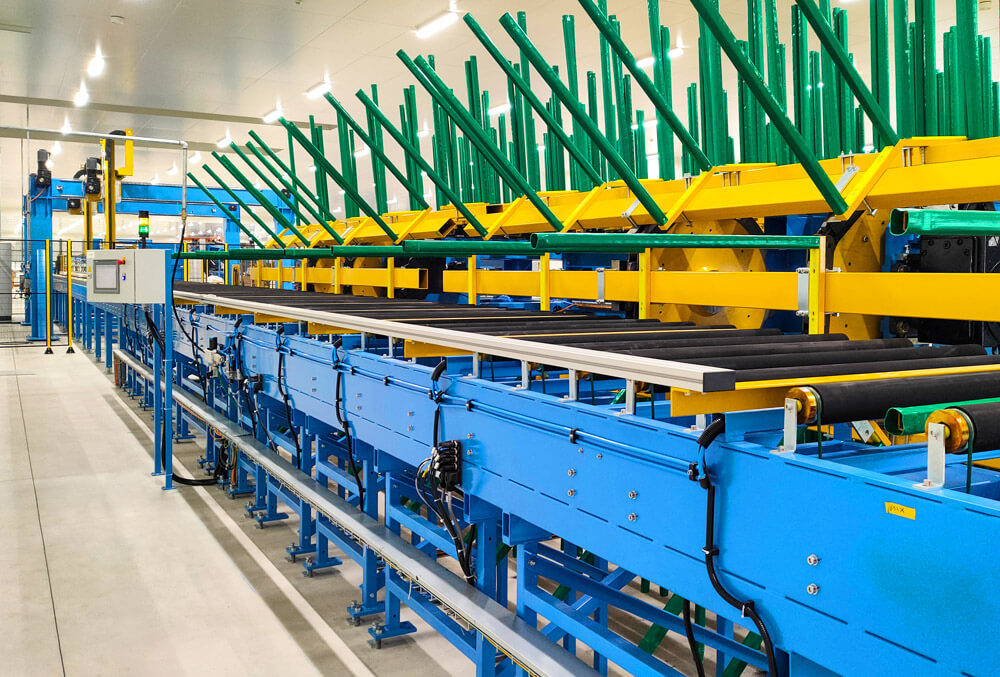

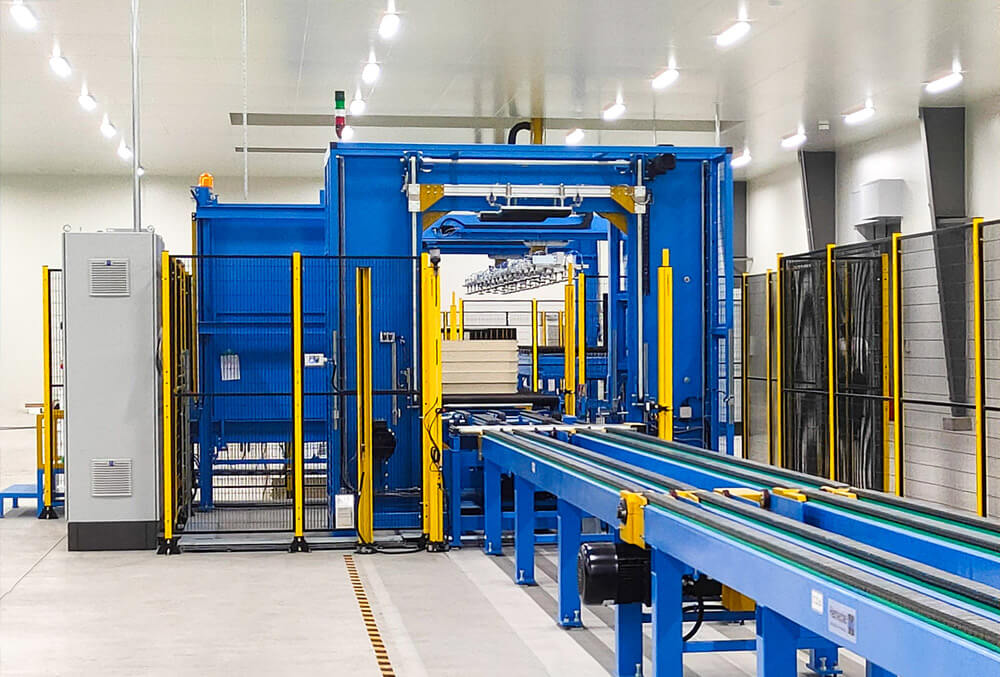

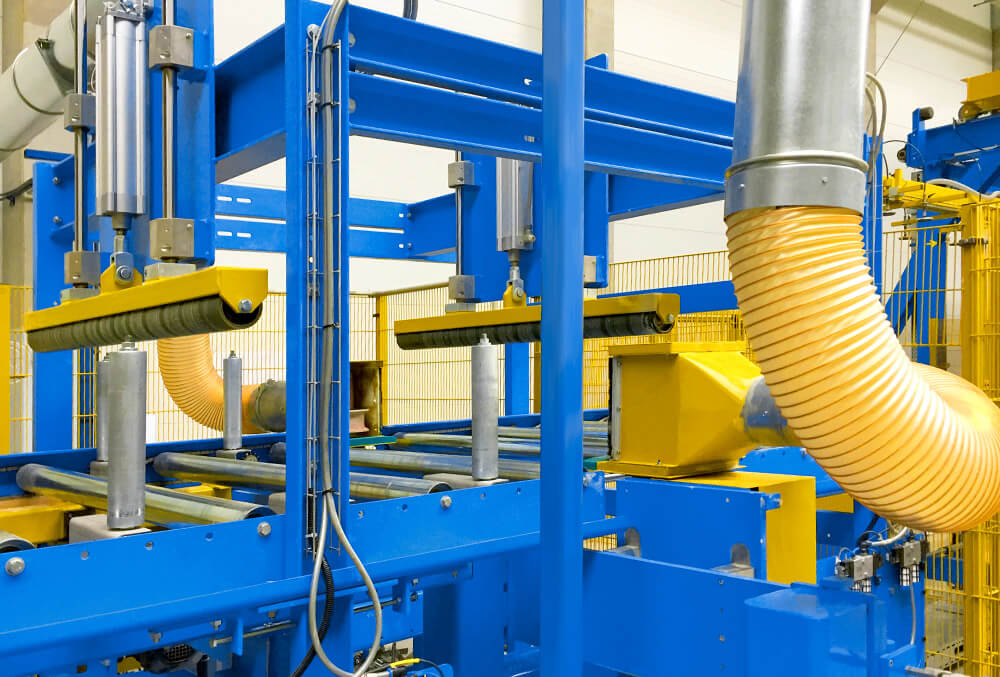

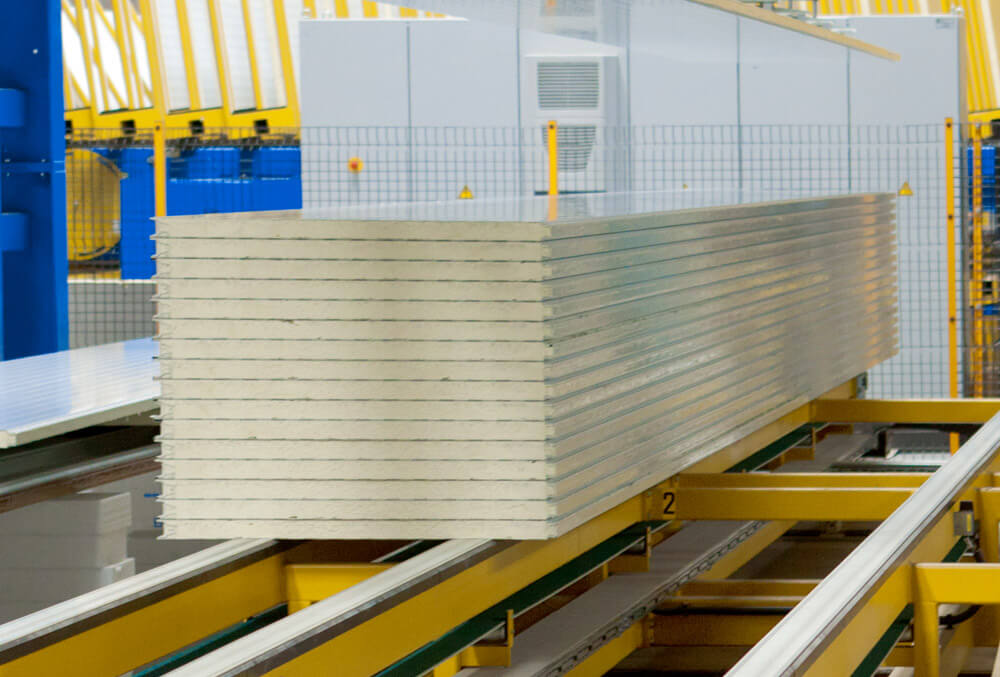

아웃피드 섹션

아웃피드 섹션은 패널을 원하는 길이로 절단하고 부드럽게 다루어 패널 패키지를 배송할 준비를 하는 것으로 시작됩니다.

PANELMASTER STEEL 아웃피드 섹션은 일반적으로 다음과 같은 장치로 구성됩니다.

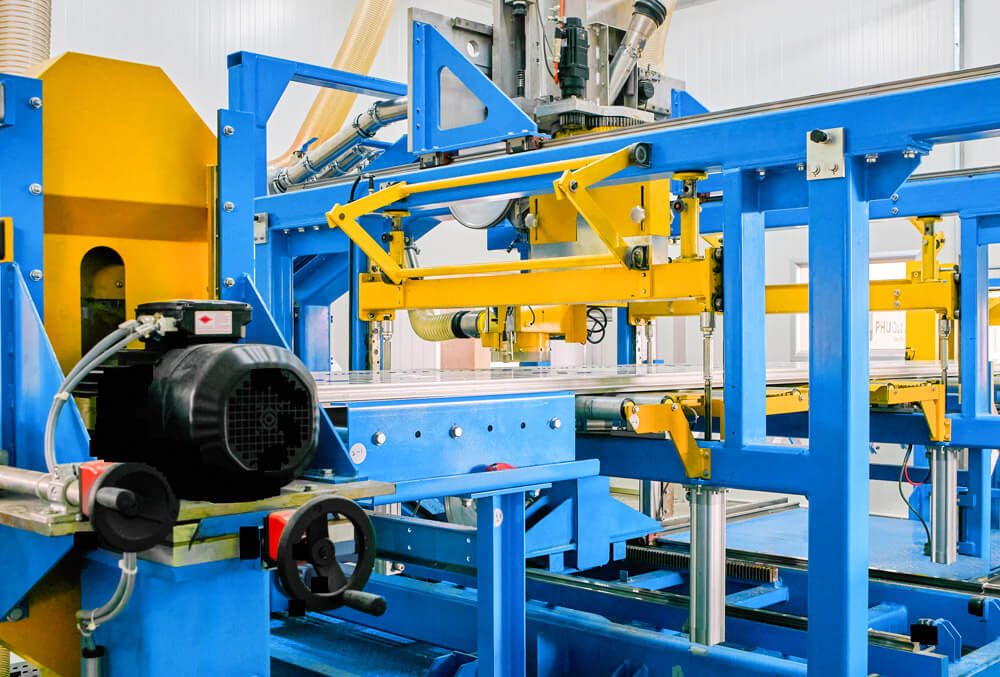

밴드쏘
냉각 장치
밀링 장치
적재 및 회전 장치
EPS 보호 인피드 장치
포장기

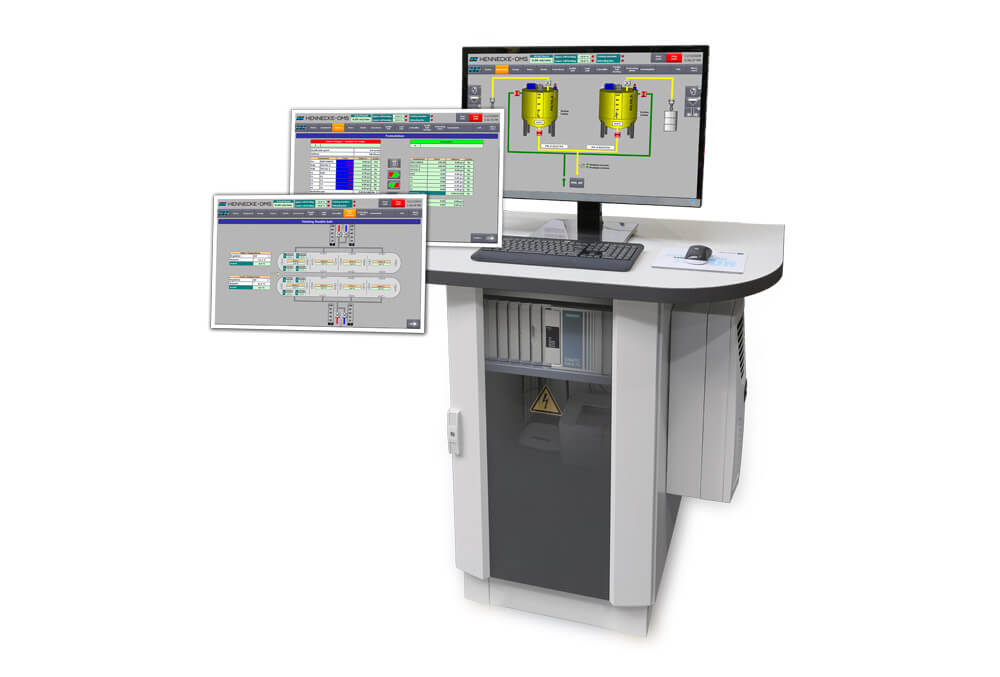

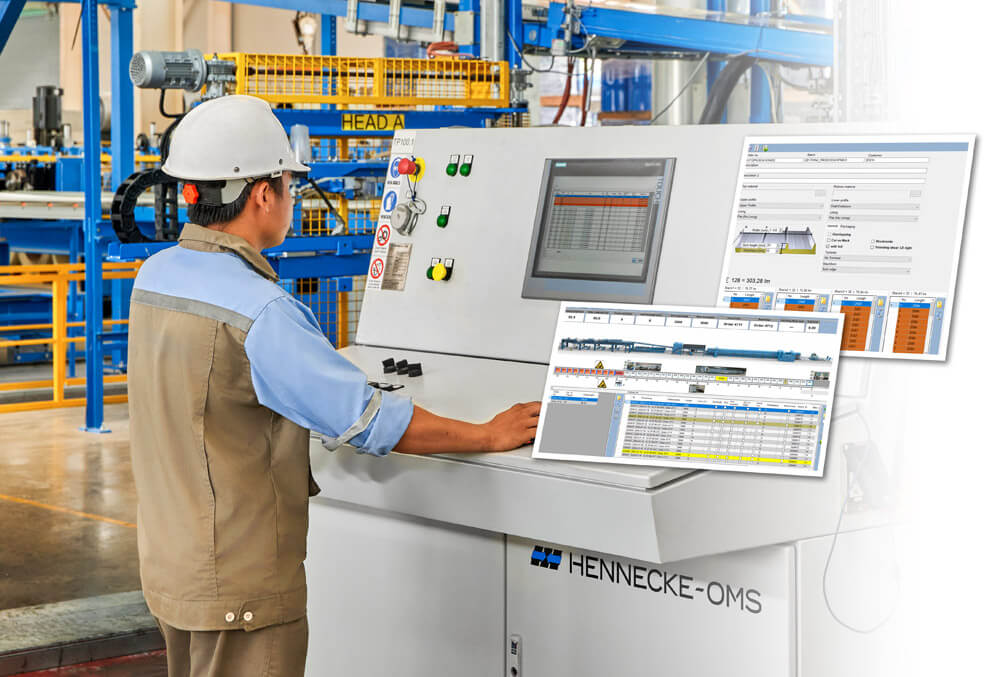

설비 제어

PANELMASTER STEEL 자동화 시스템은 고성능 샌드위치 패널 생산을 위해 특별히 설계된 고품질 제어 부품만을 사용합니다. 첨단 컴퓨터 전자 시스템을 사용하여 최고의 운영 신뢰성을 보장하고, 빠르고 자동화된 제품 변경을 용이하게 합니다.

직관적인 시각화 기능은 작업자의 작업 관리를 지원합니다.

플랜트 제어
패널 관리 시스템
공정 데이터 수집 및 분석

PANELMASTER STEEL: Panel management system

샌드위치 패널의 특징은 무엇일까요?

샌드위치 패널은 여러 겹의 샌드위치 형태로 구성된 특수 단열 보드입니다. 샌드위치 패널의 구조는 일반적으로 강판(강철판) 또는 알루미늄 호일이나 종이와 같은 연성 소재의 두 겹의 면과 단열층 역할을 하는 폴리우레탄(PU/PIR) 또는 미네랄울로 구성된 심재로 구성됩니다. 이러한 복합 소재의 층들이 단단히 접합되어 있어 복합 패널이라고도 합니다. 샌드위치 패널은 비교적 가볍지만 뛰어난 기계적 특성을 지니고 있어 높은 강성과 넓은 지지 폭을 제공합니다. 따라서 취급 및 조립이 용이하고, 높은 수익성을 유지하면서도 운영 비용을 절감할 수 있습니다. 샌드위치 패널의 가장 중요한 특징 중 하나는 열전도율이 0.02~0.035 W/mk에 불과하여 높은 단열성을 자랑합니다. 또한, 이 첨단 부품들은 주거 및 상업용 건물의 모든 주요 기준을 충족합니다.

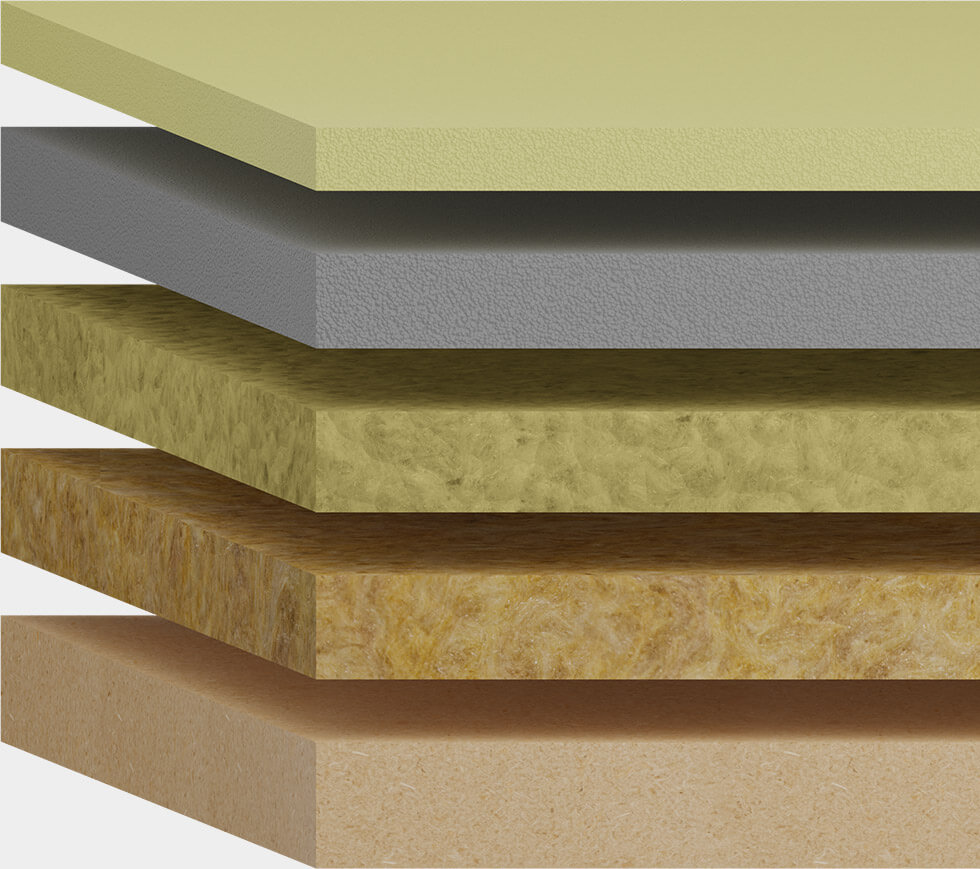

동일한 단열 값을 갖는 재료 두께

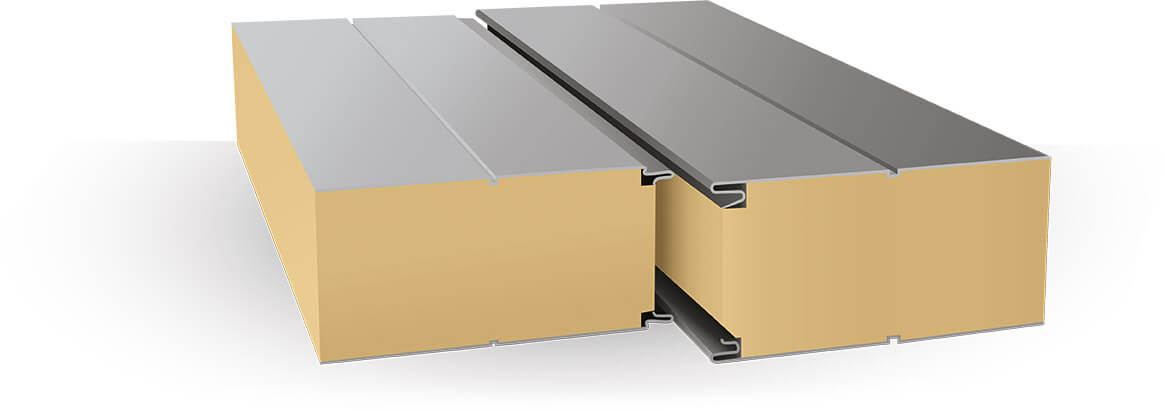

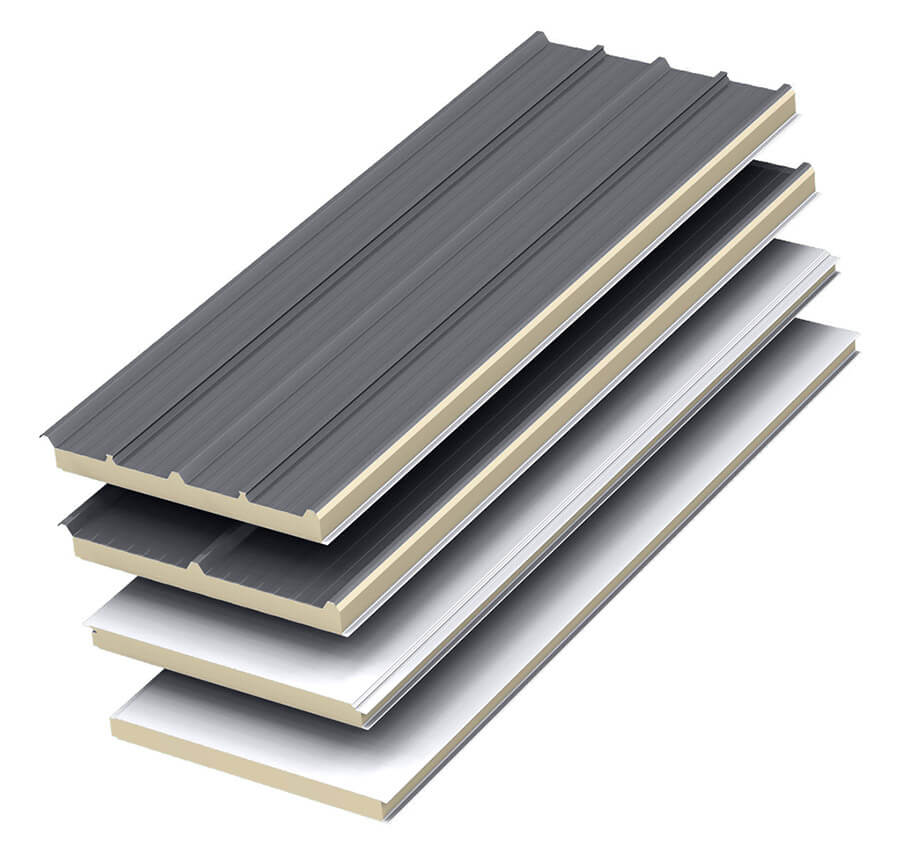

샌드위치 패널 구성

페이싱

프로파일링(사다리꼴 또는 파형 등)을 통해 기계적 안정성 향상
리브를 사용하여 기계적 안정성 향상(예: 지붕 패널)
코팅은 환경 영향(부식 또는 긁힘 등)에 대한 높은 내구성을 보장합니다.
원하는 색상 및 표면 효과를 얻기 위한 도장 및 시트 성형(예: 라이닝, 엠보싱)
견고한 페이싱에는 모든 일반 강판 사용
유연한 페이싱에는 모든 일반 알루미늄 판 또는 크라프트지 사용

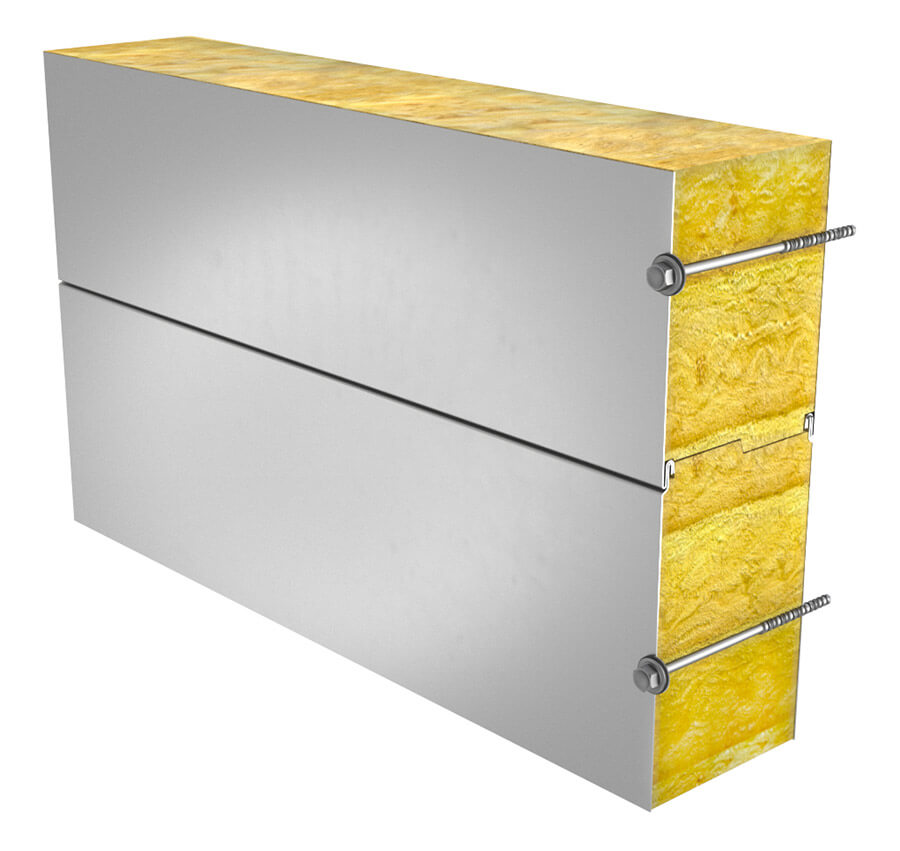

코어 구조

페이싱과의 견고한 연결을 제공하고 패널 두께를 크게 정의합니다.
패널의 압축 강도 및 전단 강성을 정의합니다.
폴리우레탄(PUR/PIR) 또는 미네랄울 사용
첨가제 사용으로 적용 범위 확장(예: 방화용)

치수 및 사양

패널 두께:	20~300mm
패널 길이:	2,000~18,000mm
패널 너비:	600~1,200mm (표준 1,000mm)
페이싱 강판 두께:	0.4~0.8mm
PIR-PUR 폼 밀도:	35~42kg/m³

샌드위치 패널은 어디에 사용되나요?

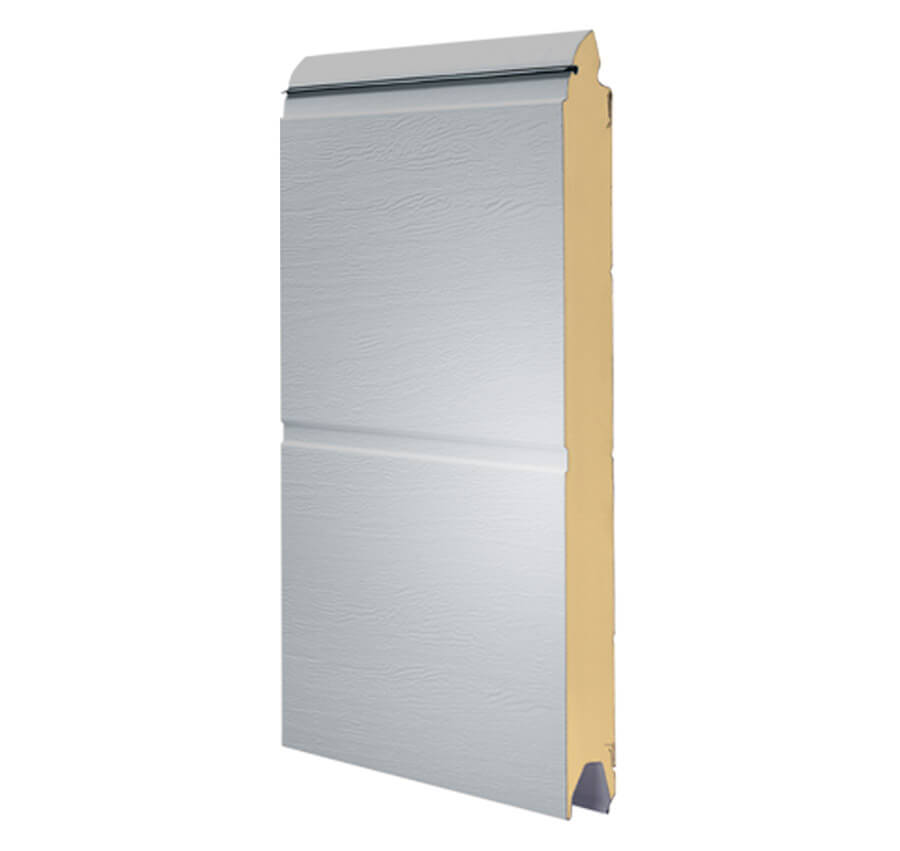

강성 외장 샌드위치 패널은 주로 홀, 산업용 건물, 냉동 및 냉동 창고, 사무실 및 주거용 건물 건설에 사용됩니다. 샌드위치 패널은 시공 기간을 단축하고 상당한 비용 절감 효과를 가져올 뿐만 아니라 건축가에게 여러 가지 이점을 제공합니다. 오늘날 완전히 새로운 세대의 샌드위치 패널은 구조적, 재정적 요구 사항뿐만 아니라 개별적인 디자인 요구 사항까지 충족합니다. 강성 외장 샌드위치 패널에는 여러 유형이 있습니다. 옵션으로, 다기능 헤네케-OMS 시스템 기술을 통해 강성 외장과 연성 외장을 조합하여 제품을 생산할 수도 있습니다. 이러한 패널은 예를 들어 농업 분야에서 사용됩니다.
